火氣系統的火焰探頭為了實現對火區檢測覆蓋，通常安裝在較高位置，探頭檢測窗受使用環境影響，特別是在有打磨作業的情況下，揚起的鐵屑、油漆屑，經常造成檢測窗臟污報警，需要及時清潔，否則探頭不能正常工作。若清潔檢測窗，必須搭建腳手架，此工作危險性高、時間長，給檢修維護工作帶來極大不便。如何提升火焰探頭的清潔效果，在這里分享兩個實用小工具。

概述

  火焰探測器又稱感光式火災探測器，它是用于響應火災的光特性，即探測火焰燃燒的光照強度和火焰的閃爍頻率的一種火災探測器。基于火焰的光特性的火焰探測器有三種：一種是對火焰中波長較短的紫外光輻射敏感的紫外探測器；另一種是對火焰中波長較長的紅外光輻射敏感的紅外探測器；第三種是同時探測火焰中波長較短的紫外線和波長較長的紅外線的紫外/紅外混合探測器。此種探測器廣泛應用于石油化工行業，在火災警報系統中起著重要作用。

   由于火焰探測器通過接受光信號來對現場進行監測，所以其探頭在火焰探測器工作期間必須保持潔凈狀態。對火焰探測器進行清潔維護是保證火焰探測器正常工作的重要內容。傳統的清潔方式為作業人員使用抹布與清潔液對鏡面進行清洗。

針對上述普遍的火焰探測器清潔作業的作業步驟，主要存在以下幾點缺陷：

1) 火焰探測器由于其工作原理，需安裝在被監測區域的較高位置，普遍維護作業需要使用梯子或者操作臺爬到高出，給作業人員帶來一定摔倒風險。

2) 使用抹布與清潔液不能對火焰探測器鏡片死角處進行有效的清潔，存在清潔盲區。

  為實現有效的火災探測，被監測現場普遍配備了大量的火焰探測器，使用人力登高的方式進行維護將給維護工作帶來較大工作量。

番禺51B儀表組-自制火焰探頭維護工具

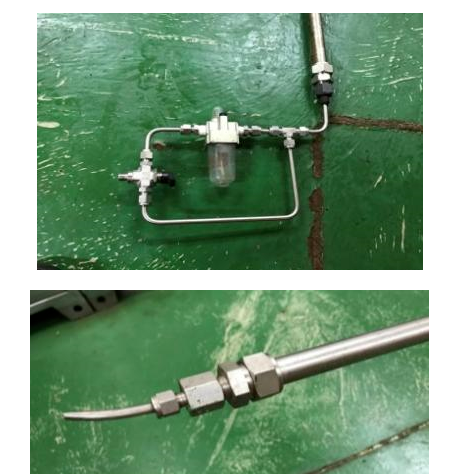

  針對存在問題，儀表部門利用平臺材料，自制了火焰探頭清洗保養工具，通過工具帶有的沖洗和吹干功能，很好的解決了火焰探頭日常保養或者因為探頭污染帶來的故障處理問題，提高了維護效率的同時，也提高了工作安全舒適度。

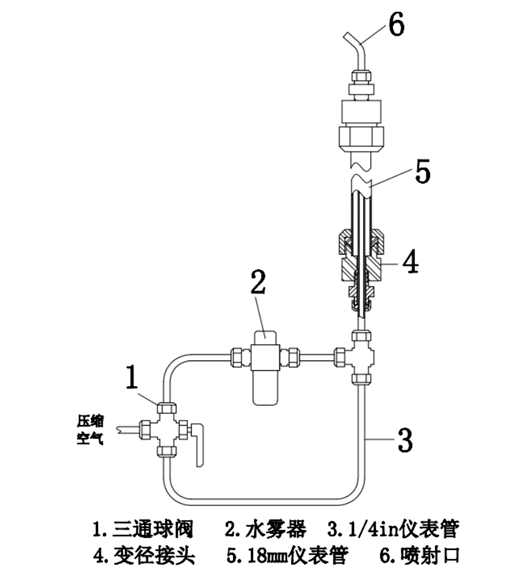

 通過儀表部門討論完善，設計了如下圖的結構。設有純壓縮氣吹掃功能和氣液混合吹洗功能，采用一個三通球閥來選擇功能模式。

  因為需要清潔一些高處的探頭，如果直接使用細管，容易發生彎折，變形，舉到高處時也容易發生形變，所以使用了18mm儀表管線作為支撐管，但是清洗探頭鏡片又需要精細的水流和準確的沖洗方向把控，故在內部使用1/4儀表管線作為吹洗的管線。

      維護時，用軟管連接氣源到三通閥，再通過三通閥可以切換清洗和吹掃兩個模式。首先進行清洗模式。閥門往上，濾器中裝滿水，氣體經過時將水也帶入后段儀表管。最終1/4儀表管頭噴出來的水氣能夠清洗探頭表面灰塵和一些污物。

  再將閥門轉換到吹掃功能，隔絕了水的進入，后段儀表管單純輸出帶有安全壓力的氣體，不僅能吹走周圍的灰塵，還將之前清洗的水漬吹掃干凈，防止了水漬自然風干后，形成的水印影響探頭功能，甚至可能導致探頭誤觸發。兩種模式相互切換配合，能夠很好的對探頭進行清洗，提升火焰探頭PM質量，減低故障率，并提高工作效率、減少登高作業帶來的風險。

白云LW31儀表組-火焰探頭清潔工具研發與探究

  自制火焰探頭專用清潔工具。該工具分為清潔頭和伸縮桿兩部分。清潔頭上部由3根1/4〃儀表管制成，模擬人手狀，相互呈90度間隔，并向前彎曲30度。儀表管內可以插入3根蘸有清潔液的棉簽。中部為十字接頭。下方為不銹鋼管連接頭，底部開孔設固定銷，可固定在伸縮桿上使用。使用時維護人員只需站在地面，將清潔頭與伸縮桿連接，伸開伸縮桿，對準探頭檢測窗進行擦拭清潔。制作成型的工具圖片及使用案例如下圖。
